前言：在工业自动化产线中，IO模块是连接控制系统与执行器件的“神经中枢”，直接决定了数据采集的精准度、指令执行的及时性，更是保障产线稳定运行的核心关键。北京方芯半导体深耕工业芯片领域，依托自研EtherCAT IP核心技术，研发出从站芯片FCE1353，并推出一体式EtherCAT IO模块方案，以高性价比、高防护、高可靠性的核心优势，打破国外芯片垄断，成为工业场景中数字量信号交互的优选方案，为各类自动化产线保驾护航。

一、模块概况

FCE1353芯片核心性能对标Microchip LAN9253/9252，可实现pin to pin直接替换，无需修改软硬件设计，大幅降低企业国产化替代的迁移成本。芯片内置双以太网电流型PHY，抗电磁干扰能力突出，从核心层面保障模块在复杂工业环境中的稳定运行。

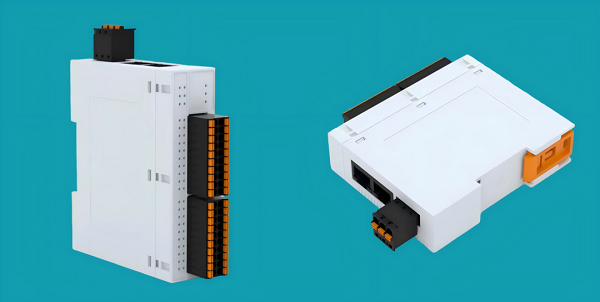

FCE1353一体式EtherCAT IO模块外观图

FCE1353一体式EtherCAT IO模块整体设计贴合工业场景需求，配备一进一出两个标准RJ45接口，可与所有EtherCAT协议从站无缝互联，支持全双工100BASE-TX高速传输及HP Auto-MDIX自动交叉功能，无需手动切换网线，部署更便捷。当芯片配置为数字IO模块时，可实现8路数字量输入与8路数字量输出，满足多数工业场景的信号交互需求。供电方面，模块支持19.2V~28.8V宽电压输入，适配工业现场复杂的供电环境；同时，电源及IO通道均配备完善的保护功能，有效抵御过压、过流、短路等异常情况，显著提升模块的使用寿命与运行稳定性。

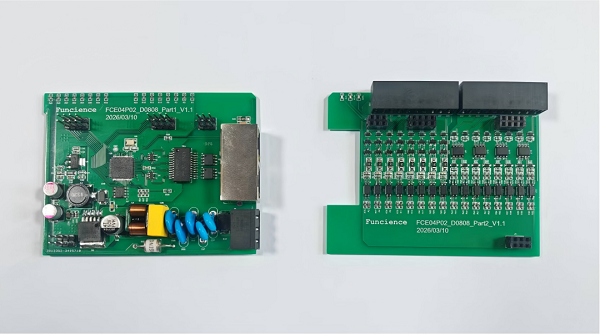

FCE1353一体式EtherCAT IO模块内部板图

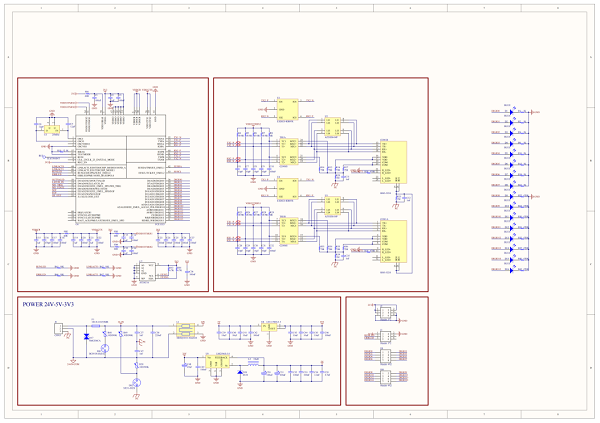

FCE1353一体式EtherCAT IO模块内部板1原理图

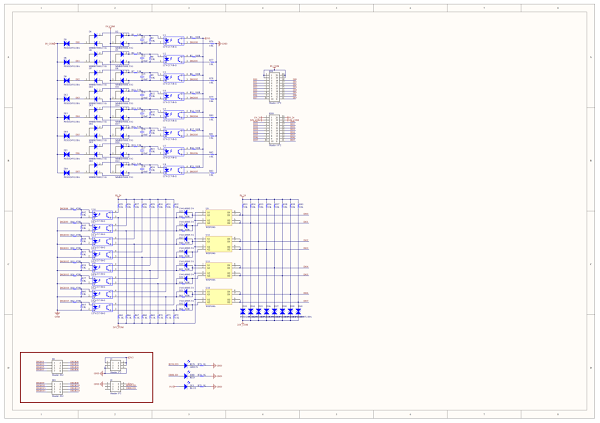

FCE1353一体式EtherCAT IO模块内部板2原理图

该模块广泛适用于工业自动化、远程IO、物联网设备等多个场景，支持工业级实时通信，可与多主站平台兼容，整合8路IO、标准EtherCAT通信及完善保护功能于一体，兼具高性价比、高防护、高可靠性三大优势，是国产化工业IO模块的优质选择。

核心特点

·芯片集成EtherCAT协议，搭载双路百兆以太网电流型PHY，抗干扰能力强；

·支持8路数字量输入与8路数字量输出，满足常规工业信号交互需求；

·板级携带16K EEPROM，可存储设备描述信息及芯片初始配置参数，无需额外外接存储；

·采用分离式网口设计，配备两个RJ45接口及分立变压器，传输更稳定；

·配备运行、错误、链接、活动四类LED指示灯，模块运行状态一目了然；

·电源部分通过DC-DC模块将24V转换为5V，供电稳定；

·外部配置LT1117-3V3 LDO芯片，负责将5V降压至3.3V，保障芯片及外设稳定供电。

二、优势

方案依托EtherCAT高速工业以太网技术，实现数据高速传输，带宽利用率高，可满足工业级实时通信需求，确保指令执行无延迟、数据采集无偏差。同时，FCE1353芯片可根据客户需求灵活配置，完美匹配不同场景下对周期时间、集成度和成本的核心诉求，适配性更强。针对工业现场复杂的运行环境，模块采用宽电压输入设计，可适配不同场景的供电需求；电源及IO通道的多重保护功能，有效规避各类电气异常风险。此外，模块采用工业级抗干扰设计，可在高低温、强电磁干扰等恶劣环境下稳定运行；一体式结构设计紧凑，安装便捷，大幅节省控制柜内空间，降低现场部署成本。作为搭载国产EtherCAT IP芯片的IO模块方案，FCE1353彻底打破了国外芯片在工业IO领域的垄断，性价比远高于进口同类产品。方案可广泛应用于汽车制造、新能源装备、3C电子、智能物流等多个工业领域，助力企业实现智能制造升级，同时降低硬件采购成本，实现降本增效的双重目标。
